[Electricité] Relai d'éclairage

Autoradio Chauffage et Climatisation Electricité Eléments intérieurs
Avatar de l’utilisateur
jiair1
Messages : 167
Inscription : jeu. janv. 10, 2013 1:00 am
Localisation : Au pays de Gérard Depardieu
Contact :

Re: [Electricité] Relai d'éclairage

Message par jiair1 » mar. févr. 28, 2017 11:40 pm

Suite à une petite panne d'éclairage : plus de codes, je me suis penché sur le fonctionnement des phares à l'aide des différents Wiring Diagram en ma possession.

Il semble que ma 99 ait un relai d'éclairage de 900 (l'article ne match pas sur Skandix pour une 99) et qu'il ait été mal câblé.

Initialement, lorsque j'allumais mes codes je me trouvais en pleins phare et revenais en code en tirant sur le commodo.
Depuis peu, l'action sur le commodo n'avait aucun effet. Après diag à grand coup de multimètre : Boitier relai HS.
J'ai recâblé correctement pour avoir les codes. Je n'ai plus de pleins phare, ni d'appel de phare. Je peux continuer à rouler.

Avant de commander ledit relai (qui devrait réparer ma panne), quelqu'un est-il susceptible de me confirmer que ce relai n'est pas pour une 99 et quelle est alors la bonne référence pour une 99 EMS de 1974 ?

Autre question, existe-t-il un support pour fixer ce relai correctement à proximité de ma boite à fusible ?

Photos pour aider et comprendre :

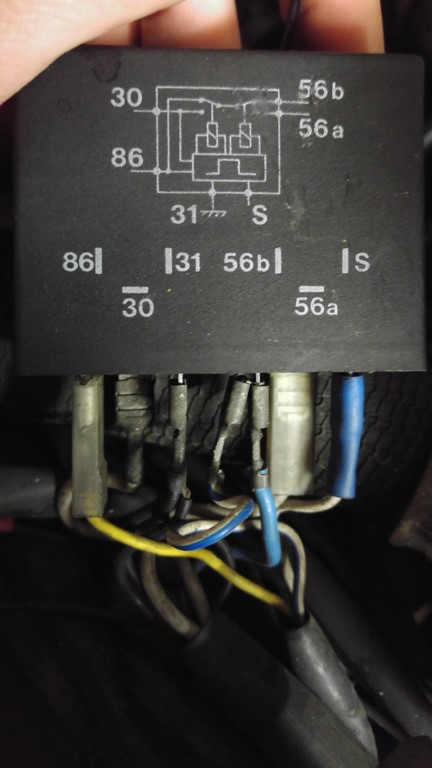

Photo de la situation initiale :
Fil gris/cosse plastique connecté en 56a : codes
Fil bleu clair connecté en 56b : plein phare
Fil blanc bleu aussi connecté en 56b : voyant plein phare au tableau de bord
-> la sortie 56a est censé commander les pleins phares et 56b les codes.
Et de mémoire (je n'écris pas de chez moi) :
S : Commodo de plein phare
86 : Bouton basculeur au tableau de bord veilleuse/code
30 : +12V

SAAB 99 EMS - 1974

"Nobody could ever worked out why Saab cost so much until they crashed it" - JC

Volvo C70 T5 - 1998 / Volvo 480 TURBO - 1990 / Volvo 480 TURBO - 1987
Renault Safrane 2,5 - 1998 / Renault 19 Cabriolet 16V - 1992

Avatar de l’utilisateur
jiair1
Messages : 167
Inscription : jeu. janv. 10, 2013 1:00 am
Localisation : Au pays de Gérard Depardieu
Contact :

Re: [Electricité] Relai d'éclairage

Message par jiair1 » mer. avr. 26, 2017 9:55 pm

Lors de la rencontre Saab en Sologne, nous avons pu tester un relai identique et fonctionne issu d'une 900 présente.
Cela ne fonctionnait pas non plus... Cela me laisse perplexe...

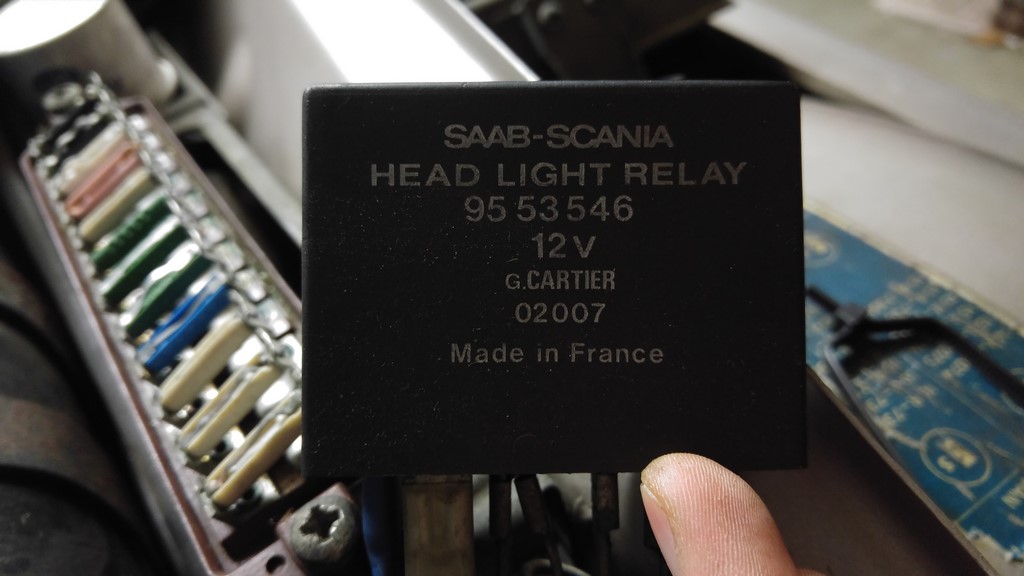

En parallèle, j'ai réussi à avoir une ou deux photos du relai via un groupe facebook :



Les possesseurs de 99 peuvent-ils me confirmer qu'il s'agit bien du relai d'éclairage principal ?
SAAB 99 EMS - 1974

"Nobody could ever worked out why Saab cost so much until they crashed it" - JC

Volvo C70 T5 - 1998 / Volvo 480 TURBO - 1990 / Volvo 480 TURBO - 1987
Renault Safrane 2,5 - 1998 / Renault 19 Cabriolet 16V - 1992

faxydid

Re: [Electricité] Relai d'éclairage

Message par faxydid » jeu. avr. 27, 2017 12:56 am

Ca doit etre cela....pas de relais noir sur la mienne de 1974

Moi sur la mienne c est la centrale clignotante que j aimerais remettre d origine....pas facile a trouver en bon etat

Avatar de l’utilisateur
jiair1
Messages : 167
Inscription : jeu. janv. 10, 2013 1:00 am
Localisation : Au pays de Gérard Depardieu
Contact :

Re: [Electricité] Relai d'éclairage

Message par jiair1 » lun. sept. 18, 2017 11:26 pm

Le Wiki étant inaccessible, quelqu'un aurait le numéro d'article pour ce relai ?

Il a l'ai commun aux 95 et 96 de la même époque ?
J'ai un ou deux contact Facebook qui serait susceptibles de m'en fournir un... Peut-être neuf... J'ai le droit de rêver :ange:

En parallèle, je vais chercher une éventuelle panne sur mon faisceau car le relai de 900 a fonctionné, celui testé en Sologne et le nouveau commandé sur Skandix ne fonctionnent pas totalement.
SAAB 99 EMS - 1974

"Nobody could ever worked out why Saab cost so much until they crashed it" - JC

Volvo C70 T5 - 1998 / Volvo 480 TURBO - 1990 / Volvo 480 TURBO - 1987
Renault Safrane 2,5 - 1998 / Renault 19 Cabriolet 16V - 1992

Avatar de l’utilisateur
jiair1
Messages : 167
Inscription : jeu. janv. 10, 2013 1:00 am
Localisation : Au pays de Gérard Depardieu
Contact :

Re: [Electricité] Relai d'éclairage

Message par jiair1 » ven. avr. 06, 2018 12:06 am

Article trouvé.

Ma recherche n'est plus d'actualité.
SAAB 99 EMS - 1974

"Nobody could ever worked out why Saab cost so much until they crashed it" - JC

Volvo C70 T5 - 1998 / Volvo 480 TURBO - 1990 / Volvo 480 TURBO - 1987
Renault Safrane 2,5 - 1998 / Renault 19 Cabriolet 16V - 1992

Verrouillé

Revenir à « intérieur »

Qui est en ligne ?

Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 20 invités
